Warmtebehandeling
-

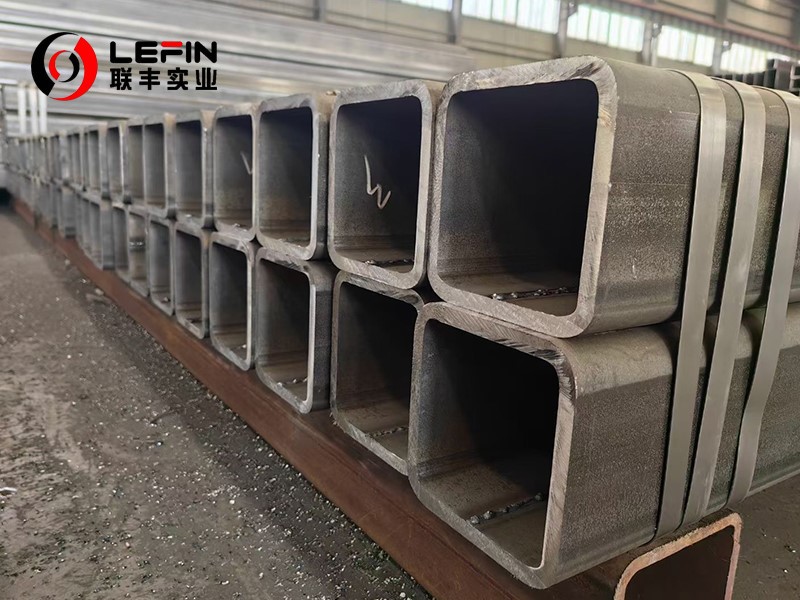

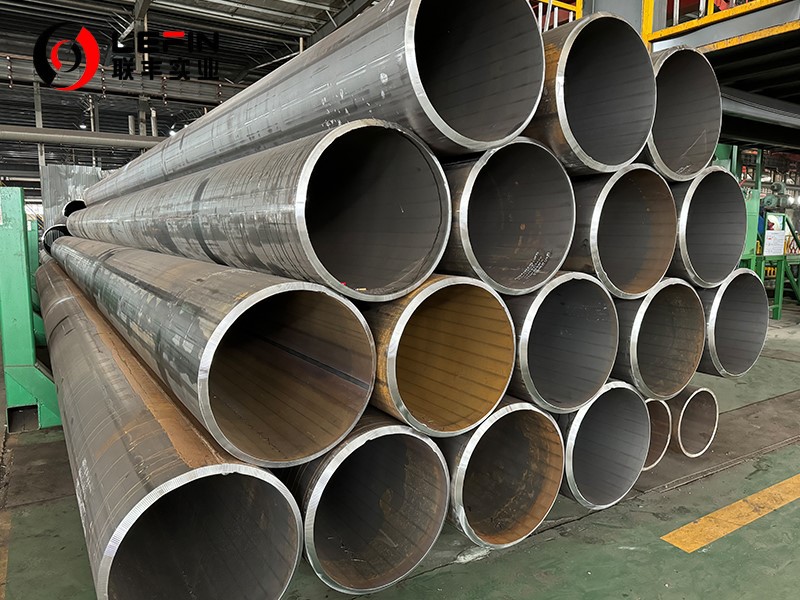

EN10210 specificeert warm afgewerkte structurele holle profielen die zowel gelaste als naadloze profielen kunnen bevatten. Deze secties ondergaan warmtebehandelingsprocessen zoals normalisatie of thermomechanisch walsen om de gewenste mechanische eigenschappen te bereiken.Bestand tegen stof en vuil
-

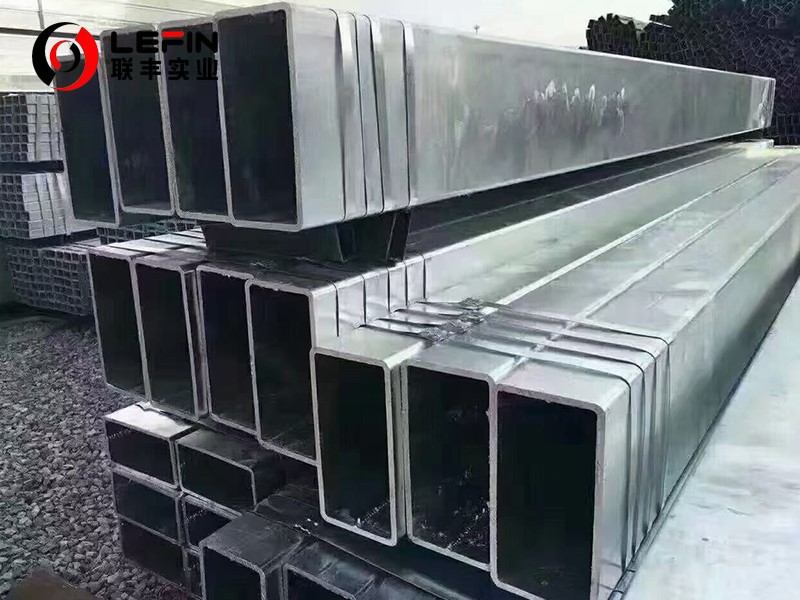

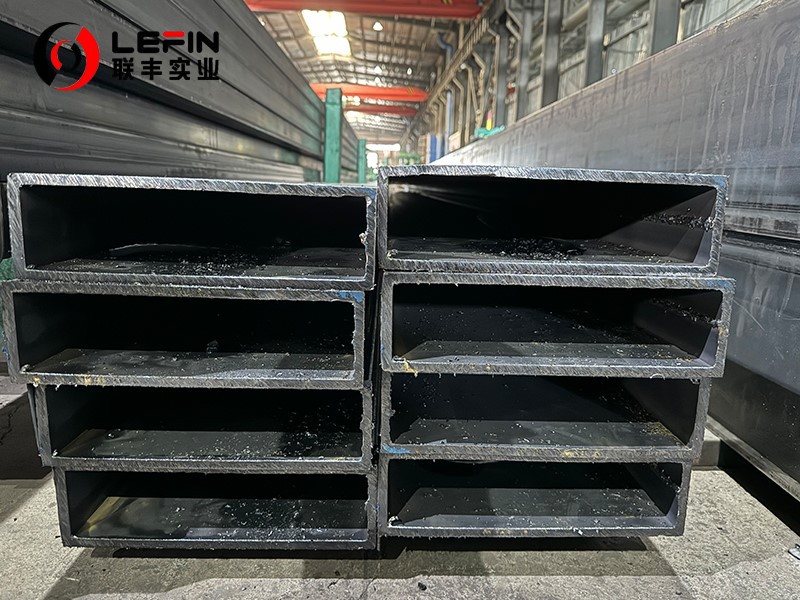

EN10219 is bedoeld voor koudgevormde, gelaste holle constructieprofielen, waarvoor geen extra warmtebehandeling na de fabricage nodig is. Het koude bewerkingsproces beïnvloedt de mechanische eigenschappen en maatnauwkeurigheid van het materiaal.
Verschillen in chemische samenstelling
- EN10210 stelt strengere eisen aan de chemische samenstelling vanwege de focus op de sterkte en duurzaamheid van staal. Het stelt strengere grenzen aan elementen als zwavel en fosfor, die de sterkte en lasbaarheid van staal kunnen beïnvloeden.
- EN10219 stelt minder eisen aan de chemische samenstelling, waarbij de bewerkbaarheid en lasbaarheid van staal prioriteit krijgen boven de sterkte en duurzaamheid ervan, aangezien het betrekking heeft op koudgevormde of onverwarmde gelaste stalen buizen voor structureel gebruik.
| EN10210,EN10219 Toegestane afwijking van de productanalyse van de gespecificeerde limieten van de gietanalyse, weergegeven in tabellen | ||||
| Element | Toegestane maximale inhoud in de castanalyse % in massa |
Toegestane afwijking van de productanalyse van gespecificeerde grenzen voor de gietanalyse % in massa |
||
| EN10210 | EN10219 | EN10210 | EN10219 | |
| C a | Kleiner dan of gelijk aan 0.20 >0.20 |
Kleiner dan of gelijk aan 0.20 >0.20 |
+0.02 +0.03 |
+0.02 +0.03 |
| Si | Kleiner dan of gelijk aan 0.60 | Kleiner dan of gelijk aan 0.60 | ＋0.05 | ＋0.05 |
| Mn | niet-gelegeerd Kleiner dan of gelijk aan 1,60 | niet-gelegeerd Kleiner dan of gelijk aan 1,60 | ＋0.10 | ＋0.10 |
| fijne korrel Kleiner dan of gelijk aan 1,70 | fijne korrel Kleiner dan of gelijk aan 1,70 | - 0.05 +0.10 |
- 0.05 +0.10 |
|
| P | niet-gelegeerd Kleiner dan of gelijk aan 0.040 | niet-gelegeerd Kleiner dan of gelijk aan 0.040 | ＋0.010 | ＋0.010 |
| fijne korrel Kleiner dan of gelijk aan 0.035 | fijne korrel Kleiner dan of gelijk aan 0.035 | ＋0.005 | ＋0.005 | |
| S | niet-gelegeerd Kleiner dan of gelijk aan 0.040 | niet-gelegeerd Kleiner dan of gelijk aan 0.040 | ＋0.010 | ＋0.010 |
| fijne korrel Kleiner dan of gelijk aan 0.030 | fijne korrel Kleiner dan of gelijk aan 0.030 | ＋0.005 | 0.005 | |
| Nb | Kleiner dan of gelijk aan 0.060 | Kleiner dan of gelijk aan 0.050 | ＋0.010 | ＋0.010 |
| V | Kleiner dan of gelijk aan 0.20 | Kleiner dan of gelijk aan 0.20 | ＋0.02 | ＋0.02 |
| Ti | Kleiner dan of gelijk aan 0.03 | Kleiner dan of gelijk aan 0.050 | ＋0.01 | ＋0.01 |
| Cr | Kleiner dan of gelijk aan 0.03 | Kleiner dan of gelijk aan 0.03 | ＋0.05 | ＋0.05 |
| Ni | Kleiner dan of gelijk aan 0.80 | Kleiner dan of gelijk aan 0.80 | ＋0.05 | ＋0.05 |
| ma | Kleiner dan of gelijk aan 0.10 | Kleiner dan of gelijk aan 0.20 | ＋0.03 | ＋0.03 |
| Cu | Kleiner dan of gelijk aan 0.35 0.35 |
Kleiner dan of gelijk aan 0.35 0.35 |
+0.04 +0.07 |
+0.04 +0.07 |
| N | Kleiner dan of gelijk aan 0.025 | Kleiner dan of gelijk aan 0.025 | ＋0.002 | ＋0.002 |
| Altotaal | Groter dan of gelijk aan 0.020 | Groter dan of gelijk aan 0.020 | -0.005 | -0.005 |
| a For S235JRH in thickness ≤16mm,the permissible deviation ＝ 0.04%C,and for thicknesses >16 mm en kleiner dan of gelijk aan 40 mm de toegestane afwijking=0,05%C. | ||||
EN10219 stalen buizen vertonen doorgaans hogere vloeigrenswaarden dan EN10210 stalen buizen, waardoor ze geschikter zijn voor toepassingen die een groter draagvermogen vereisen.
EN10210 stalen buizen vertonen doorgaans hogere treksterktewaarden dan EN10219 stalen buizen, wat voordelig is wanneer de buizen worden blootgesteld aan hoge trekbelastingen of compressie.
De impactprestaties van stalen buizen zijn van cruciaal belang, vooral in toepassingen waar lage temperaturen en zware omstandigheden gebruikelijk zijn. EN10210-buizen staan bekend om hun superieure slagvastheid, waardoor ze vaak de voorkeur krijgen in industrieën die brosse breuk moeten weerstaan.
Toepassingen
- EN10210 wordt vaker gebruikt in constructies die aanzienlijke belastingen dragen en een sterke ondersteuning nodig hebben, zoals bruggen, hoge gebouwen en zware industriële toepassingen.
- EN10219 heeft een breder scala aan toepassingen in de algemene techniek en constructies in de industriële, civiele en infrastructuursectoren, waar een evenwicht tussen sterkte en kosteneffectiviteit essentieel is.
Samenvattend hebben EN10210 en EN10219 stalen buizen verschillende toepassingen in verschillende industriële toepassingen. Het begrijpen van hun belangrijkste verschillen in termen van doel, chemische samenstelling, vloeigrens, treksterkte en impactprestaties is cruciaal voor het kiezen van de meest geschikte stalen buis voor een specifiek project of toepassing.
