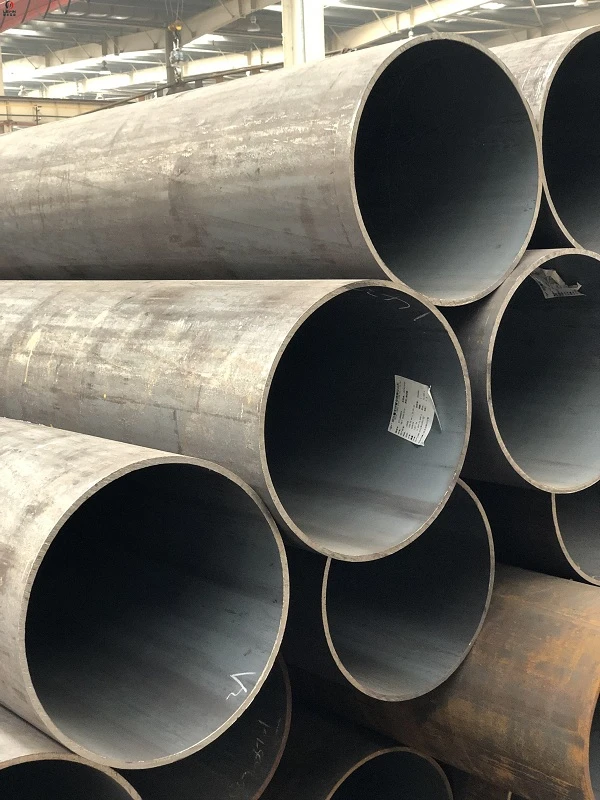

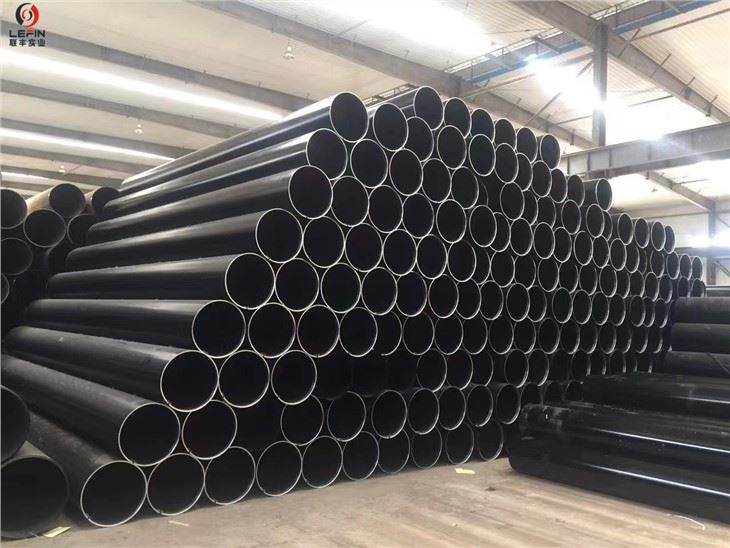

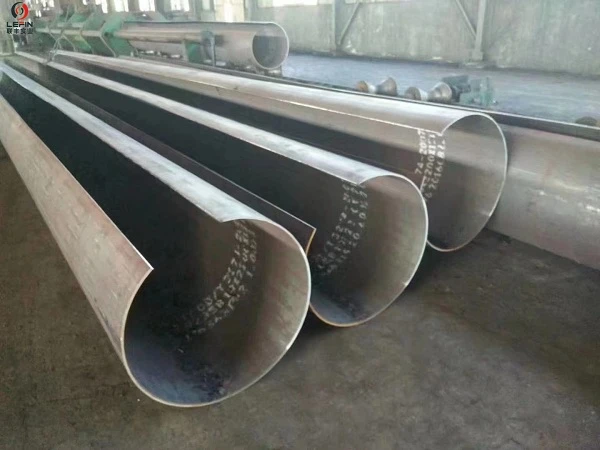

LSAW stalen buis

Pijptype: Longitudinale gelaste buis, Longitudinale ondergedompelde booggelaste buis
Toepassing: gebruikt voor vloeistoftransmissie, structurele ondersteuning in industriële constructies
Specificatie: OD: 406 mm ~ 1422 mm
GEWICHT: 6,4 mm ~ 44,5 mm
LENGTE: 1 mtr ~ 12,5 mtr
Standaard & kwaliteit: API5L X52 X60 X70 ASTM A53 klasse A/B/C ASTM A572 GR.50 GR.60EN10219 EN10217 S355J2H S460 S550

Uiteinden: vierkante uiteinden/platte uiteinden (rechte snede, zaagsnede, toortssnede), afgeschuinde/schroefdraaduiteinden
Oppervlak: kaal, licht geolied, zwart/rood/geel schilderij, zink/anticorrosieve coating/FBE-coating

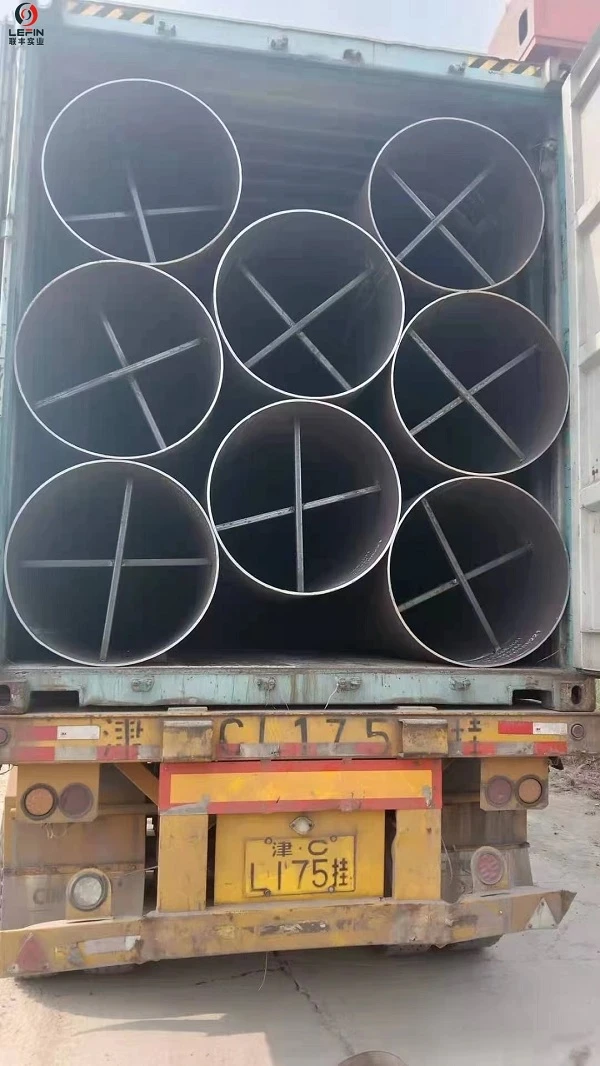

Verpakking: gebundeld / in bulk, plastic doppen aangesloten, waterdicht papier verpakt
LSAW stalen buisafmeting


Buitendiameter:		Wanddikte (mm)
inch	mm	6.4	7.1	7.9	9.53	12.7	14.3	15.9	19.1	22.2	25.4	28.6	31.8	34.9	38.1	41.3	44.5
16	406.4
18	457
20	508
22	559
24	610
26	660
28	711
30	762
32	813
34	864
36	914
38	965
40	1016
42	1067
44	1118
46	1168
48	1219
52	1321
56	1422
60	1524
64	1626

Technische data

tolerantie van buitendiameter en wanddikte

Soorten	Standaard
Soorten	SY/T5040-2000	SY/T5037-2000	SY/T9711.1-1977	ASTM A252	AWWA C200-97	API 5L PSL1
Buis einde OD afwijking	±0,5 procent D	±0,5 procent D	-0.79mm- plus 2.38mm	<>	<>	±1,6 mm
Wanddikte	±10,0 procent T	D<508mm,>	-8 procent T- plus 19,5 procent T	<>	-8 procent T- plus 19,5 procent T	5.0mm<><15.0mm,>
Wanddikte	±10,0 procent T	D>508 mm, ±10,0 procent T	-8 procent T- plus 19,5 procent T	<>	-8 procent T- plus 19,5 procent T	T Groter dan of gelijk aan 15,0mm, ±1,5 mm

Chemische samenstelling en mechanische eigenschappen

Standaard	Cijfer	Chemische samenstelling (max) procent					Mechanische eigenschappen (min)
Standaard	Cijfer	C	Mn	Si	S	P	Opbrengststerkte (Mpa)	Treksterkte (Mpa)
GB/T700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
GB/T1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
BS En10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
DIN17100	ST37-2	0.2	-	-	0.050	0.050	225	340
	ST44-2	0.21	-	-	0.050	0.050	265	410
	ST52-3	0.2	1.6	0.55	0.040	0.040	345	490
JIS G3101	SS400	-	-	-	0.050	0.050	235	400
JIS G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570
