Thermisch verzinkte stalen buisdraaduiteinden
Standaard:
BS 1387: 1985Geschroefde en gehulde stalen buizen en buizen en voor stalen buizen met gladde uiteinden, geschikt om te lassen of te schroeven op BS 21 pijpdraden.
Nominale maat: DN 8 - DN 150(21,3 mm-165,1 mm)
Tolerantie wanddikte:
- Lichtbuizen: -8 procent
- Middelgrote en zware buizen: -10 procent
Oppervlakte behandeling:Thermisch verzinkt (HDG, GI)
Zink laag:200-300g/m2 (30-40μm)

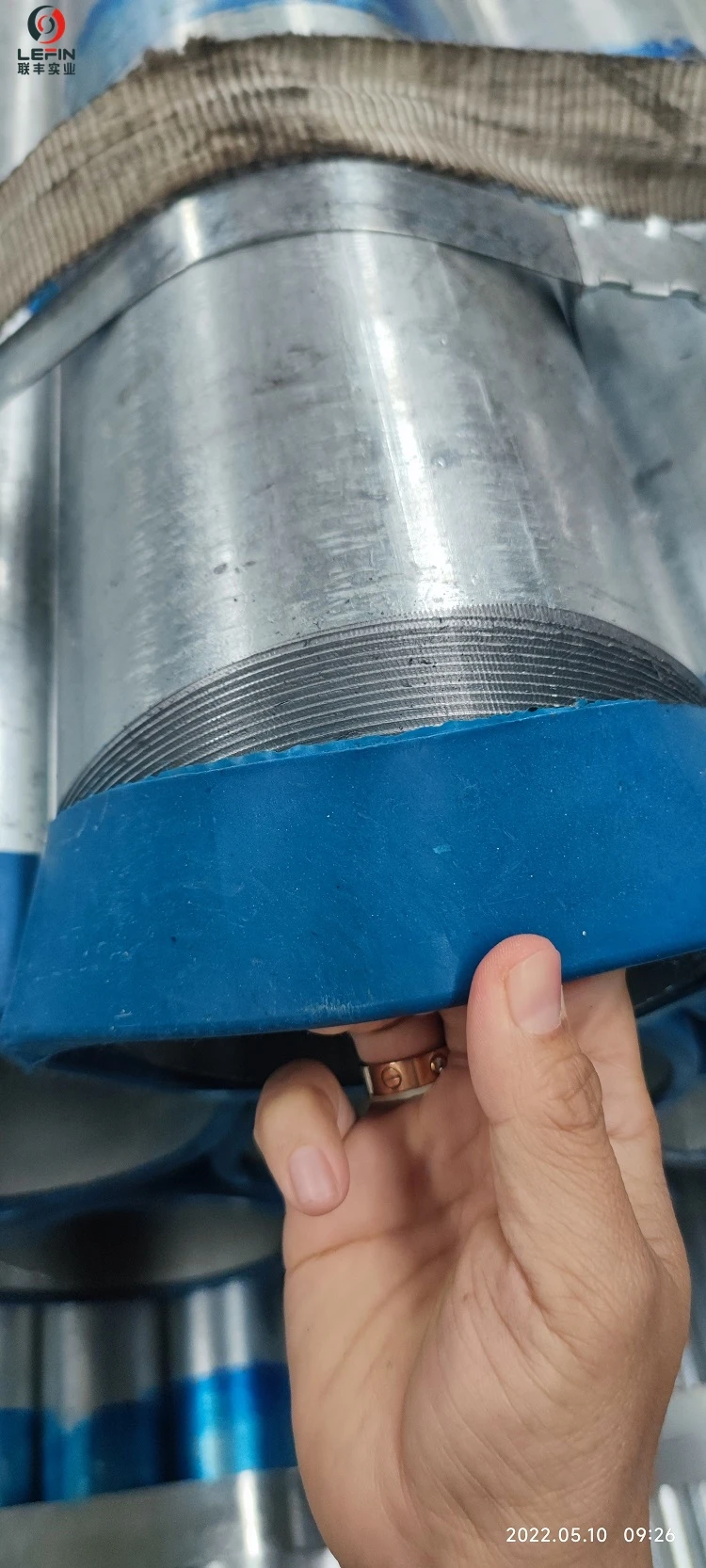

Pijpuiteinden:Beide uiteinden zijn voorzien van schroefdraad/geschroefd, een uiteinde bevestigd met een koppeling/socket, een ander uiteinde met een plastic dop/plug. (Of beide uiteinden bevestigd met plastic doppen/pluggen.)

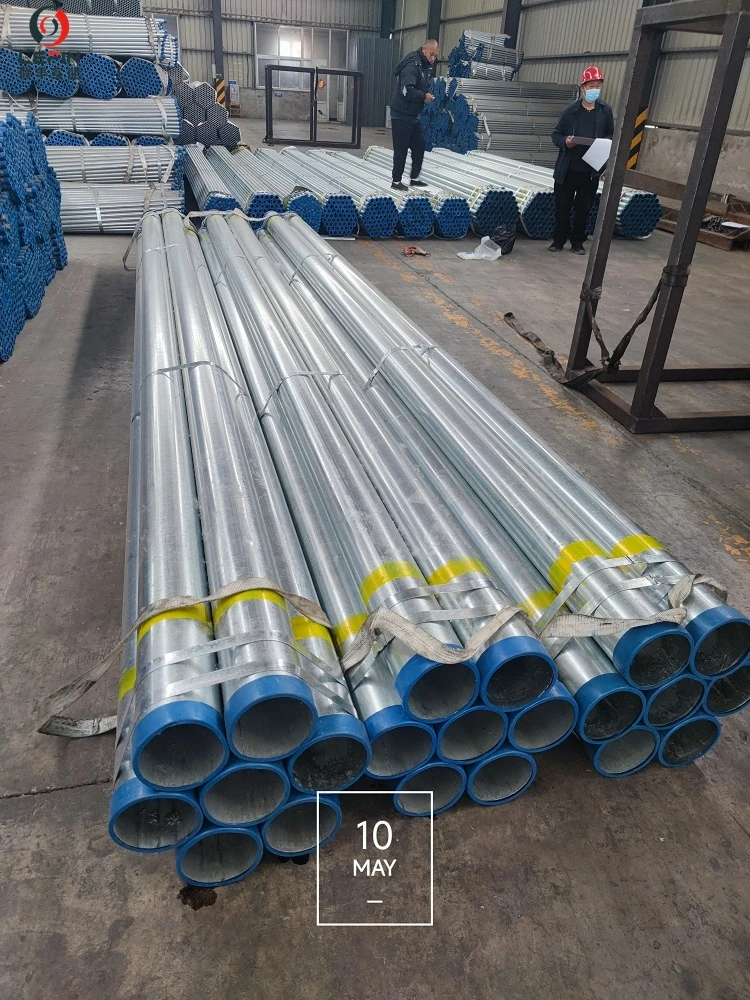

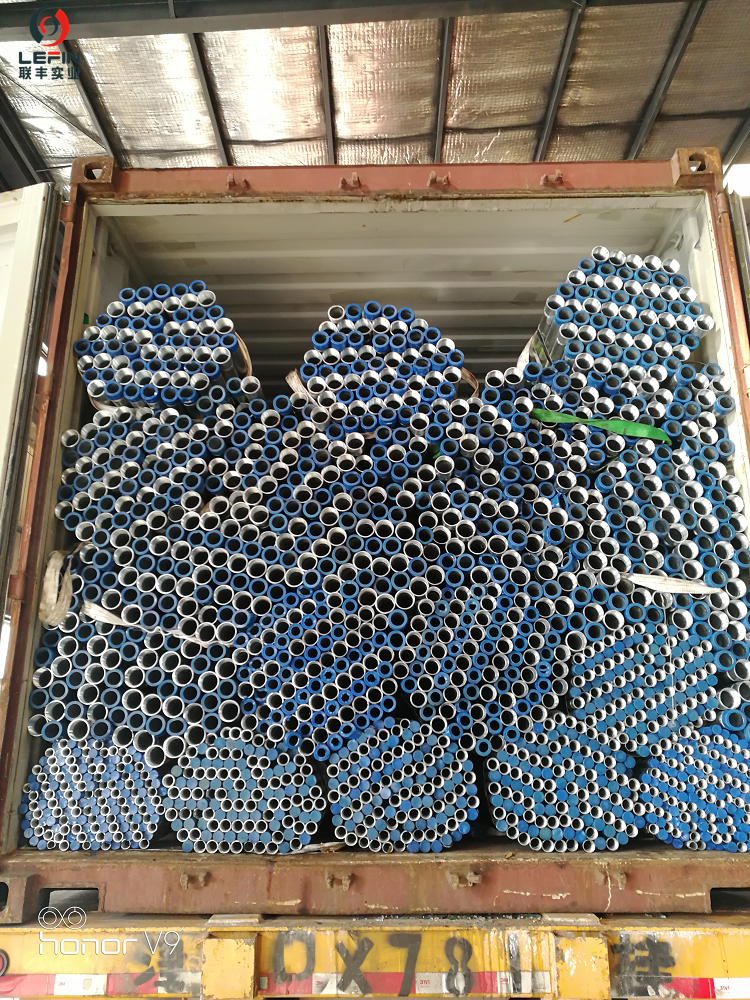

Inpakken:Alle buizen in bundels, elke bundel verpakt met stalen strips.
Pijptoepassing:Voor het transport van vloeistoffen.
Dimensies:
| Klasse A: Licht | |||||
| Nominale grootte (DN) |
Benaming van draad | Buitendiameter: | Dikte | Kleurcoderingsbanden | |
| maximaal | min. | ||||
| mm | mm | mm | |||
| 8 | 1/4 | 13.6 | 13.2 | 1.8 | Geel |
| 10 | 3/8 | 17.1 | 16.7 | 1.8 | |
| 15 | 1/2 | 21.4 | 21.0 | 2.0 | |
| 20 | 3/4 | 26.9 | 26.4 | 2.3 | |
| 25 | 1 | 33.8 | 33.2 | 2.6 | |
| 32 | 1 1/4 | 42.5 | 41.9 | 2.6 | |
| 40 | 1 1/2 | 48.4 | 47.8 | 2.9 | |
| 50 | 2 | 60.2 | 59.6 | 2.9 | |
| 65 | 2 1/2 | 76.0 | 75.2 | 3.2 | |
| 80 | 3 | 88.7 | 87.9 | 3.2 | |
| 100 | 4 | 113.9 | 113.0 | 3.6 | |
| Klasse B: Medium | |||||
| Nominale grootte (DN) |
Benaming van draad | Buitendiameter: | Dikte | Kleurcoderingsbanden | |
| maximaal | min. | ||||
| mm | mm | mm | |||
| 8 | 1/4 | 13.9 | 13.3 | 2.3 | Blauw |
| 10 | 3/8 | 17.4 | 16.8 | 2.3 | |
| 15 | 1/2 | 21.7 | 21.1 | 2.6 | |
| 20 | 3/4 | 27.2 | 26.6 | 2.6 | |
| 25 | 1 | 34.2 | 33.4 | 3.2 | |
| 32 | 1 1/4 | 42.9 | 42.1 | 3.2 | |
| 40 | 1 1/2 | 48.8 | 48.0 | 3.2 | |
| 50 | 2 | 60.8 | 59.8 | 3.6 | |
| 65 | 2 1/2 | 76.6 | 75.4 | 3.6 | |
| 80 | 3 | 89.5 | 88.1 | 4.0 | |
| 100 | 4 | 114.9 | 113.3 | 4.5 | |
| 125 | 5 | 140.6 | 138.7 | 5.0 | |
| 150 | 6 | 166.1 | 164.1 | 5.0 | |
| Klasse C: Zwaar | |||||
| Nominale grootte (DN) |
Benaming van draad | Buitendiameter: | Dikte | Kleurcoderingsbanden | |
| maximaal | min. | ||||
| mm | mm | mm | |||
| 8 | 1/4 | 13.9 | 13.3 | 2.9 | Rood |
| 10 | 3/8 | 17.4 | 16.8 | 2.9 | |
| 15 | 1/2 | 21.7 | 21.1 | 3.2 | |
| 20 | 3/4 | 27.2 | 26.6 | 3.2 | |
| 25 | 1 | 34.2 | 33.4 | 4.0 | |
| 32 | 1 1/4 | 42.9 | 42.1 | 4.0 | |
| 40 | 1 1/2 | 48.8 | 48.0 | 4.0 | |
| 50 | 2 | 60.8 | 59.8 | 4.5 | |
| 65 | 2 1/2 | 76.6 | 75.4 | 4.5 | |
| 80 | 3 | 89.5 | 88.1 | 5.0 | |
| 100 | 4 | 114.9 | 113.3 | 5.4 | |
| 125 | 5 | 140.6 | 138.7 | 5.4 | |
| 150 | 6 | 166.1 | 164.1 | 5.4 | |

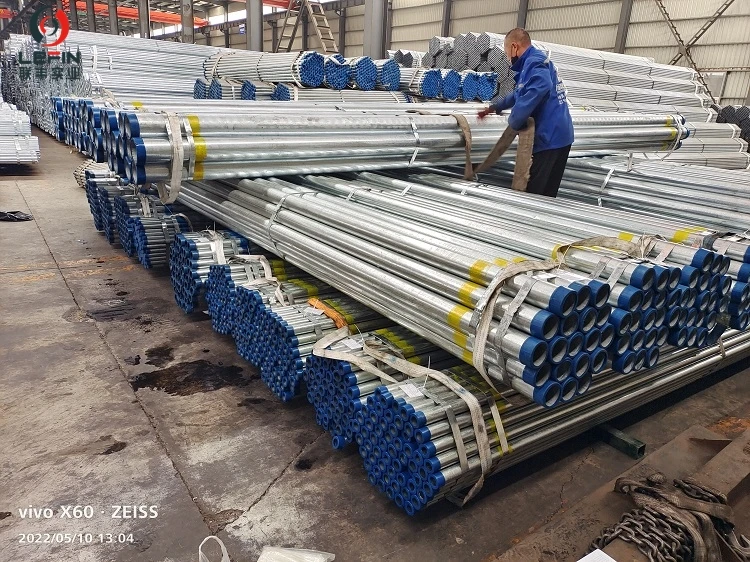

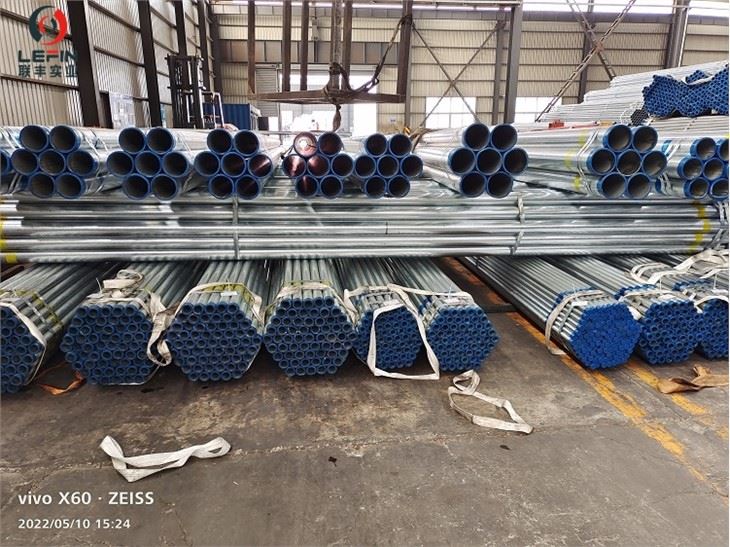

Pijpbeelden:
