JIS G3466 STKR400 Vierkante en rechthoekige buis

JIS G3466 STKR490 Vierkante en rechthoekige buis

JIS G3466 STKR400 Vierkant buisprofiel

JIS G3466 STKR400 Rechthoekige holle sectie

JIS G3466 STKR490 Vierkant buisprofiel

JIS G3466 STKR490 Rechthoekige holle sectie

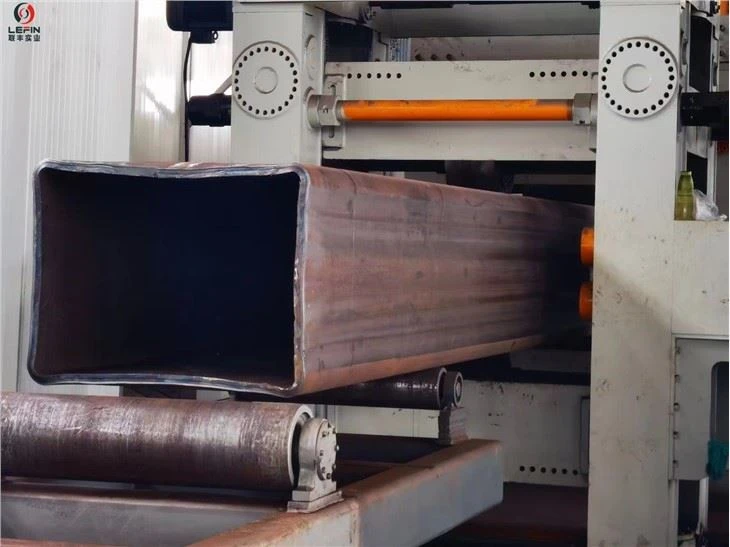

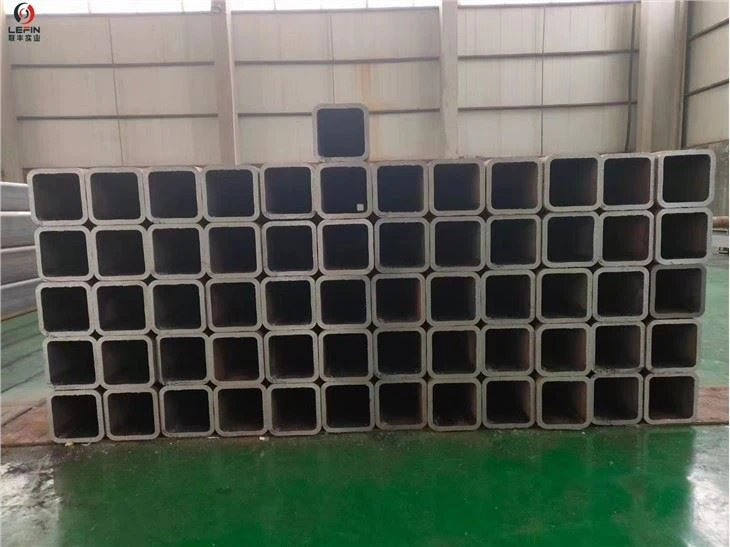

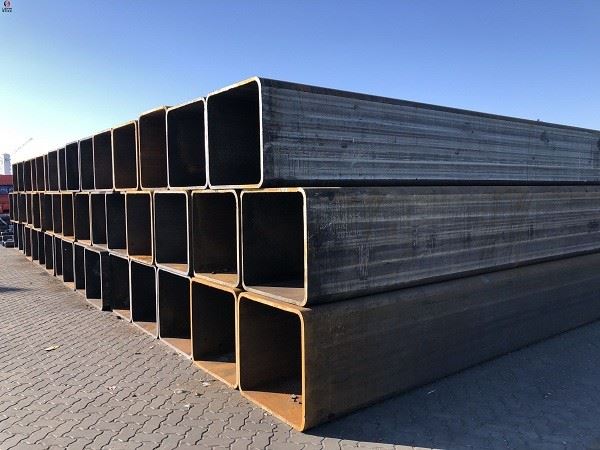

JIS G3466 Koolstofstalen vierkante en rechthoekige buizen voor algemene structuur.

JIS G3466 STKR400 chemische samenstelling:

Cijfer	C	Si	Mn	P	S
STKR400	Kleiner dan of gelijk aan 0.25	-	-	Kleiner dan of gelijk aan 0.04	Kleiner dan of gelijk aan 0.04

JIS G3466 STKR400 mechanische eigenschap:

Cijfer	Opbrengststerkte MPa	Treksterkte MPa	Verlengingspercentage
STKR400	Groter dan of gelijk aan 400	Groter dan of gelijk aan 245	Groter dan of gelijk aan 23

De toleranties op maatvoering zijn vastgesteld conform JIS G 3466.

Kenmerken	Toleranties
Buitenafmetingen zijkant:	(H,B100mm)	1,5 mm
H: langste zijde	(100mmH,B)	1,5 procent
B : Kortste zijde
Wanddikte (T)	(T3 mm)	0.3mm
	(3 mm)T)	10 procent in dikte
Oneffenheden van de vlakke delen van elke zijde	(H,B100mm)	0.5mm
	(100mmH,B)	0,5 procent
Haaksheid van zijden	901.5
Hoekafmeting(en)	S3T
rechtheid	0,3 procent in totale lengte
Lengte	0, plus 50 mm (privé standaardtolerantie)
OPMERKING 1)De buitenafmetingen zijn gemeten over de flats op minimaal 50 mm van het uiteinde van de HSS.
