Standaard en scope
Standaard: Jis G3466 (Japanse industriële standaard)
Sollicitatie: Voornamelijk gebruikt voor algemene structurele doeleinden in constructie, machines, bruggen en andere technische toepassingen die hoge sterkte en lasbaarheid vereisen.
Materiaal en cijfers
Materiaal: Koolstofstaal (kan kleine hoeveelheden mangaan, silicium en andere sporenelementen voor verbeterde eigenschappen omvatten).
Gemeenschappelijke cijfers:
- STkr400: Minimale treksterkte van 400 MPa, geschikt voor gelaste structuren.
- STkr490: Hogere sterktekwaliteit met een minimale treksterkte van 490 MPa.
Afmetingen en toleranties
Vorm: Vaste vierkante balken met gelijke zijlengtes (bijv. 10 mm x 10 mm tot 200 mm × 200 mm, afhankelijk van de specificaties van de fabrikant).
Toleranties: Voldoet aan JIS -dimensionale normen voor rechtheid, dikte en breedte.
| Kenmerken | Toleranties | |
| Buitenafmetingen van zij | (H, b kleiner dan of gelijk aan 100 mm) | ± 1,5 mm |
| H: langste zijde B: kortste zijde |
(100 mm<> | ±1.5% |
| Wanddikte (t) | (T<3mm) | ± 0,3 mm |
| (3 mm minder dan of gelijk aan t) | ± 10% in dikte | |
| Vierkant van de zijkanten | 90 graden ± 1,5 graden | |
| Hoekdimensie (s) | (S minder dan of gelijk aan 3T) | |
| Rechtheid | 0,3% in totale lengte | |
| Lengte | 0, +50 mm (private standaardtolerantie) | |
OPMERKING
1) De buitenafmetingen worden gemeten over de flats op posities ten minste 50 mm vanaf het einde van de HSS.
Chemische samenstelling (typisch, % per gewicht)
|
Aanwijzing van graad |
Chemische samenstelling |
||||
|---|---|---|---|---|---|
| C | Si | Mn | P | S | |
| STkr 400 | 0,25 max. | - | - | 0.040 Max. | 0.040 Max. |
| STkr 490 | 0,18 Max. | 0,55 max. | 1.50 Max. | 0.040 Max. | 0.040 Max. |
Mechanische eigenschappen
|
Aanwijzing van graad |
|||
|---|---|---|---|
|
Treksterkte N/㎟ {kgf/㎟} |
Opbrengstpunt of bewijsstress N/㎟ {kgf/㎟} |
Rek % (Nr. 5 teststuk) |
|
| STkr 400 | 400 {41} min. | 245 {25} min. | 23 min. |
| STkr 490 | 490 {50} min. | 325 {33} min. | 23 min. |
Voordelen
Lasbaarheid: Geschikt voor booglassen, gaslassen en andere veel voorkomende methoden.
Machinaliteit: Kan gemakkelijk worden gesneden, geboord of gevormd.
Goedkoper: Uitgebalanceerde prestaties voor structurele toepassingen.
Toepassingen
Bouwframes, ondersteunende structuren, leuningen en machinecomponenten.
Fabricage van beugels, frames en loaddragende onderdelen.
Naleving en certificering
Voldoet aan JIS G3466 -normen en kan voldoen aan internationale equivalenten (bijv. ASTM A36, EN 10025).
Mill Test Certificaten (MTC) voorzien voor kwaliteitsborging.
Aantekeningen

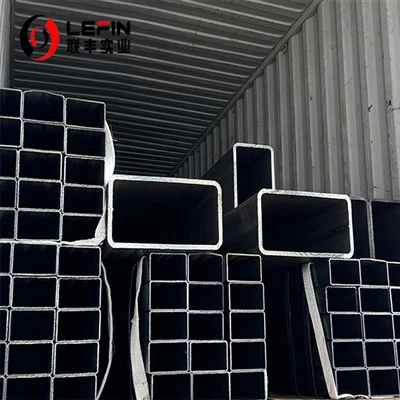

Verpakking:In kale bundel met stalen band, of in bulk. Standaardlengtes zijn 6, 8 en 12 meter.
Markering:Elk van de vierkante en rechthoekige holle secties moet worden gemarkeerd met de volgende informatie.
a) Naam van de fabrikant b) Specificatie -aanduiding c) Grade letter D) Dimensie E) Warmtummer
Opslag: Blijf droog om roest te voorkomen; Oliecoating aanbevolen voor langdurige opslag.
Veiligheid: Volg standaard stalen hanteringsprocedures (handschoenen, oogbescherming).
