ASTM A501 is een standaardspecificatie voorHeet gevormde gelaste en naadloze koolstofstaal structurele buizen (holle secties)in vierkante, rechthoekige, ronde of speciale vormen. Het bedekt drie stalen cijfers (A, B en C) met verschillende mechanische en chemische eigenschappen die passen bij verschillende structurele toepassingen.

Vorm	Ronde, vierkante, rechthoekige of speciale vormen
Ronde buizenafmetingen	Diameters 1 - 48 in. [25 - 1220 mm] en wanddikte van 0,095 - 4,00 in. [2,5 - 100 mm]
Vierkante en rechthoekige buizen	Diameters 1,0 - 16 in [25 - 405 mm] en wanddikte van 0,095 - 1,0 in [2,5 - 25 mm]
Standaard	ASTM A501/A501M - 2021.pdf

EN 10210 SHS

Chemische samenstelling

De chemische vereisten voor ASTM A501 holle secties variëren per graad:

Samenstelling, %	Grade A		Grade B en klasse C
Samenstelling, %	Warmteanalyse	Productanalyse	Warmteanalyse	Productanalyse
Koolstof, max^B	0.26	0.30	0.22	0.26
Mangaan, Max^B	-	-	1.40	1.45
Phosporus, Max	0.035	0.045	0.030	0.040
Zwavel, max	0.035	0.045	0.020	0.030
Koper, min (wanneer koperen staal is opgegeven)	0.20	0.18	0.20	0.18

^BVoor elke reductie van 0,01 procentpunt onder het gespecificeerde maximum voor koolstof is een toename van 0,06 procentpunt boven het gespecificeerde maximum voor mangaan toegestaan, tot een maximum van 1,60 % door warmteanalyse en 1,65 % bijproductanalyse.

Grade A: Basic koolstofstaal zonder gespecificeerde MN- of SI -vereisten.
Cijfers B&C: Verbeterde sterkte en taaiheid als gevolg van gecontroleerde MN- en SI -inhoud.
Graad C: Lagere P en S voor verbeterde lasbaarheid en ductiliteit.

Mechanische eigenschappen

Lijst		Wanddikte In [mm]	Grade A	Grade B	Graad C
Treksterkte, min, psi [mpa]		Alle	58,000 [400]	65000 [448]	70,000 [483]
Opbrengststerkte, min, psi [mpa]		Minder dan of gelijk aan 1 [25]	39,000 [270]	46,000 [315]	50,000 [345]
		＞ 1 [25] en minder dan of gelijk aan 2 [50]	38,000 [260]	45,000 [310]	49,000 [340]
		＞ 2 [50] en minder dan of gelijk aan 3 [76]	36,500 [250]	42,500 [290]	47,500 [330]
		＞ 3 [76] en minder dan of gelijk aan 4 [100]	35,000 [240]	40,000 [280]	46,000 [315]
Rek, min, %		-	25	24	23
Impact -energie	min, gemiddeld, ft/ibf [j]	-	20 [27]	20 [27]	20 [27]
Impact -energie	min, single, ft/ibf [j]	-	14 [19]	14 [19]	14 [19]

Cijfers B&CBied een hogere sterkte aan, waardoor ze geschikt zijn voor dragende structuren.
Graad Cheeft de voorkeur voor toepassingen die superieure lasbaarheid en impactweerstand vereisen.

Dimensietolerantie

Lijst	Tolerantie		Vorm
Buitendiameter	＞ 2 in [50 mm]	±1 %	alle
	Minder dan of gelijk aan 2 in [50 mm]	± 1/48 in [0,50 mm]
Wanddikte	-10 %		alle
Gewicht	-3.5 % – +10%		alle
Lengte (l)	Minder dan of gelijk aan 7m [22 ft]	-1/4 in-+1/2 in [-6 mm-+13 mm]	alle
	7-14m [22-44 ft]	-1/4 in-+3/4 in [-6 mm-+19 mm]

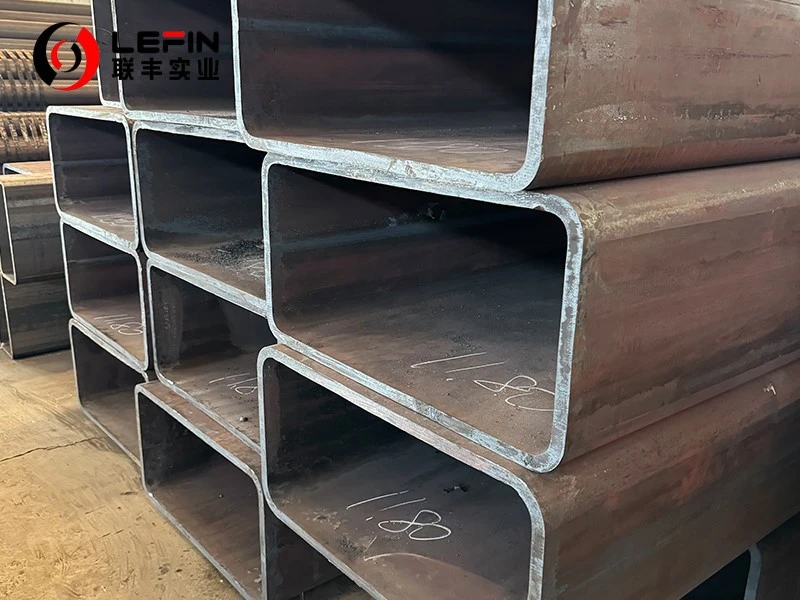

ASTM A501 GRB HOLLOW SECTION

Productieproces

Heftig: Holle secties worden geproduceerd doorhot-rollendofhete afwerking(voor naadloos) bij hoge temperaturen (groter dan of gelijk aan 1700 graden f/925 graden), verbetering van de ductiliteit en korrelstructuur.

Gelaste buizen: Gevormd uit opgerold staal, gevormd in holle secties, enElektrische weerstand gelast (ERW).

Naadloze buizen: Geproduceerd viadoorn rollendofextrusievoor uniforme kracht.

Na de behandeling: Kan omvattennormaal(Optioneel voor cijfers B/C) Om de microstructuur te verfijnen.

Belangrijkste toepassingen

ASTM A501 holle secties worden veel gebruikt in structurele en constructietoepassingen, waaronder:

Bouwkaders(stralen, kolommen, spanten).

Bruggen en snelwegstructuren.

Industriële apparatuur ondersteunt.

Steiger- en tijdelijke structuren.

Machines en transportcomponenten.

Grade richtlijnen:

Grade A: Algemene toepassingen met matige sterkte-eisen.
Grade B: Structuren met een hogere lading (bijv. Bridges, zware frames).
Graad C: Kritische toepassingen die verbeterde lasbaarheid en taaiheid nodig hebben (bijv. Seismisch-resistente structuren).

Voordelen van ASTM A501 holle secties

Goedkopervergeleken met koudgevormde secties (A500).

Hoge sterkte-gewicht verhoudingvoor efficiënt structureel ontwerp.

Veelzijdigheidin vormen (rond, vierkant, rechthoekig).

Fabricage en lassen

Lasbaarheid: Uitstekend (cijfers B&C hebben de voorkeur voor lassen vanwege lagere P/s).
Machinaliteit: Goed (reageert goed op snijden, boren en buigen).
Oppervlaktebehandeling: Vaak gegalvaniseerd of geschilderd voor corrosieweerstand.

ASTM A501 vs. ASTM A500

Parameter	ASTM A501 (heet gevormd)	ASTM A500 (koud gevormd)
Productiemethode	Heet gerolde of heet afgewerkt (gelast/naadloos) bij hoge temperaturen.	Koud gevormd (gelast) bij kamertemperatuur, vervolgens stressvergodigd.
Cijfers beschikbaar	A, B, C (toenemende kracht)	A, B, C, D (D is hoge sterkte, uniek voor A500)
Chemische samenstelling	Hogere koolstof in de klassen A/B (minder dan of gelijk aan 0,30%); Grade C geoptimaliseerd voor lasbaarheid (minder dan of gelijk aan 0,23% c).	Snelle controle op residuen (bijv. Fosfor, zwavel) voor koudvorming.
Dimensionale tolerantie	Enigszins losser vanwege hete vormingsproces.	Snelere toleranties (koudvorming maakt precieze controle mogelijk).
Restspanningen	Lager (heet vormende vermindert interne spanningen).	Hoger (koud vormende induceert spanningen; kan gloeien vereisen).
Lasbaarheid	Goed (klasse C beste vanwege lagere koolstof).	Uitstekend (lagere koolstof in de cijfers B/C/D).
Corrosieweerstand	Vergelijkbaar (beide vereisen coatings voor buitengebruik).	Vergelijkbaar (maar koud gevormd kan een betere oppervlakteafwerking hebben).
Kosten	Over het algemeen lager (hot-vorming is minder energie-intensief).	Iets hoger (vanwege koudwerkende en afwerking).
Primaire toepassingen	Zware constructie (bruggen, kranen), infrastructuur.	Architecturale (blootgestelde structuren), precisiekaders.
Voordelen	- Beter voor zware belastingen als gevolg van ductiliteit. - lagere kosten. - Minder restspanning.	- scherpere hoeken (beter voor esthetiek). - Hogere sterkte -opties (graad D). - Snelere toleranties.

Conclusie

ASTM A501 Hollow -secties (cijfers A, B, C) bieden een robuuste oplossing voor structurele toepassingen, evenwichtssterkte, lasbaarheid en economie. Selectie van kwaliteit hangt af van mechanische eisen en omgevingscondities, metGraad COptimaal zijn voor krachtige scenario's.
