Basisinformatie

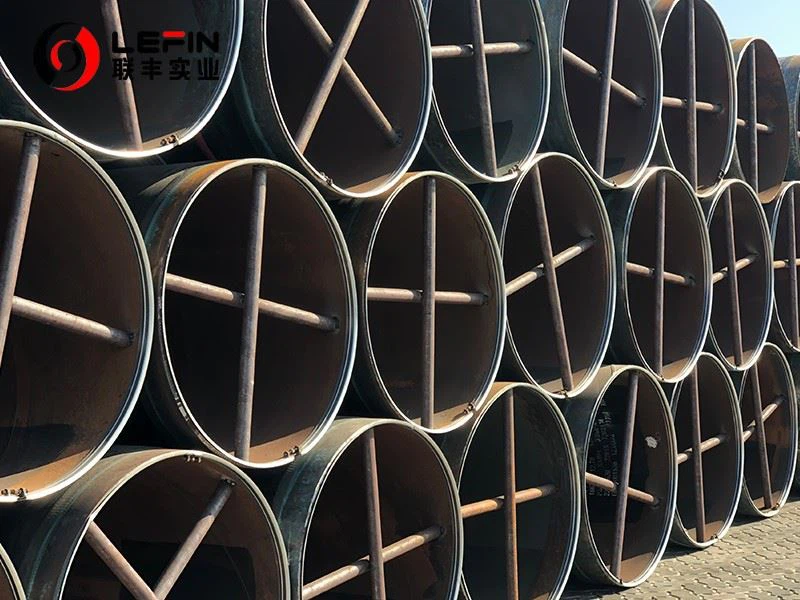

API5L PSL2 LSAW-PIJP
Cijfers: Rang A, Rang B, A25, X42, X46, X52, X56, X60, X65, X70,X80M,X90M,X100M,X120M
Productspecificatieniveau: PSL1, PSL2
Buitendiameterbereik: 1/2" tot 2", 3", 4", 6", 8", 10", 12",16 inch, 18 inch, 20 inch, 24 inch tot 40 inch.
Dikteschema: SCH 10. SCH 20, SCH 40, SCH STD, SCH 80, SCH XS, tot SCH 160
Productietypen: LSAW
Eindigt type: Afgeschuinde uiteinden, Gladde uiteinden.
Oppervlaktebehandeling: Blank, gelakt, zwart gelakt, FBE, 3PE (3LPE), 3PP, CWC (betongewicht gecoat) CRA bekleed of gevoerd.
Chemische samenstelling
| Cijfer | Analyse van de chemische samenstelling van psl2 stalen buis t Kleiner dan of gelijk aan 25 mm | ||||
| Cb | Si | Mn | P | S | |
| Naadloze buis en gelaste buis | |||||
| L245R/BR | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L290R/X42R | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L245N/BN | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L290N/X42N | 0.24 | 0.40 | 1.20 | 0.025 | 0.015 |
| L320N/X46N | 0.24 | 0.40 | 1.40 | 0.025 | 0.015 |
| L360N/X52N | 0.24 | 0.45 | 1.40 | 0.025 | 0.015 |
| L390N/X56N | 0.24 | 0.45 | 1.40 | 0.025 | 0.015 |
| L415N/X60N | 0.24f | 0.45 | 1.40f | 0.025 | 0.015 |
| L245Q/BQ | 0.18 | 0.45f | 1.40 | 0.025 | 0.015 |
| L290Q/X42Q | 0.18 | 0.45 | 1.40 | 0.025 | 0.015 |
| L320Q/X46Q | 0.18 | 0.45 | 1.40 | 0.025 | 0.015 |
| L360Q/X52Q | 0.18 | 0.45 | 1.50 | 0.025 | 0.015 |
| L390Q/X56Q | 0.18 | 0.45 | 1.50 | 0.025 | 0.015 |
| L415Q/X60Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 |
| L450Q/X65Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 |
| L485Q/X70Q | 0.18f | 0.45f | 1.80f | 0.025 | 0.015 |
| L555Q/X80Q | 0.18f | 0.45f | 1.90f | 0.025 | 0.015 |
| L625Q/X90Q | 0.16f | 0.45f | 1.90 | 0.020 | 0.010 |
| L690Q/X100Q | 0.16f | 0.45f | 1.90 | 0.020 | 0.010 |
| gelaste pijp | |||||
| L245M/BM | 0.22 | 0.45 | 1.20 | 0.025 | 0.015 |
| L290M/X42M | 0.22 | 0.45 | 1.30 | 0.025 | 0.015 |
| L320M/X46M | 0.22 | 0.45 | 1.30 | 0.025 | 0.015 |
| L360M/X52M | 0.22 | 0.45 | 1.40 | 0.025 | 0.015 |
| L390M/X56M | 0.22 | 0.45 | 1.40 | 0.025 | 0.015 |
| L415M/X60M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 |
| L450M/X65M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 |
| L485M/X70M | 0.12f | 0.45f | 1.70f | 0.025 | 0.015 |
| L555M/X80M | 0.12f | 0.45f | 1.85f | 0.025 | 0.015 |
| L625M/X90M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| L690M/X100M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| L830M/X120M | 0.10 | 0.55f | 2.10f | 0.020 | 0.010 |
| f.Tenzij anders overeengekomen. |
Fysieke vereisten
| Cijfer | Naadloze buis en gelaste buis | ||||
| Opbrengststerkte RT0,5 MPa(psi) |
Treksterkte Kamer Mpa(psi) |
Opbrengstverhouding Rt0,5/Rm |
|||
| MIN | MAX | MIN | MAX | MAX | |
| L245R/BR L245N/BN L245Q/BQ L245M/BM |
245 (35,500) |
450 (65,300) |
415 (60,200) |
655 (95,000) |
0.93 |
| L290R/X42R L290N/X42N L290Q/X42Q L290M/X42M |
290 (42,100) |
495 (71,800) |
415 (60,200) |
0.93 | |
| L320N/X46N L320Q/X46Q L320M/X46M |
320 (46,400) |
525 (76,100) |
435 (63,100) |
655 (95,000) |
0.93 |
| L360N/X52N L360Q/X52Q L360M/X52M |
360 (52,200) |
530 (76,900) |
460 (66,700) |
760 (110,200) |
0.93 |
| L390N/X56N L390Q/X56Q L390M/X56M |
390 (56,600) |
545 (79,000) |
490 (71,100) |
760 (110,200) |
0.93 |
| L415N/X60N L415Q/X60Q L415M/X60M |
415 (60,200) |
565 (81,900) |
520 (75,400) |
760 (110,200) |
0.93 |
| L450Q/X65Q L450M/X65M |
450 (65,300) |
600 (87,000) |
535 (77,600) |
760 (110,200) |
0.93 |
| L485Q/X70Q L485M/X70M |
485 (70,300) |
635 (92,100) |
570 (82,700) |
760 (110,200) |
0.93 |
| L555Q/X80Q L555M/X80M |
555 (80,500) |
705 (102,300) |
625 (90,600) |
825 (119,700) |
0.93 |
| L625M/X90M | 625 (90,600) |
775 (112,400) |
695 (100,800) |
915 (132,700) |
0.95 |
| L625Q/X90Q | 625 (90,600) |
775 (112,400) |
695 (100,800) |
915 (132,700) |
0.97g |
| L690M/X100M | 690b(100,100)b | 840b(121,800)b | 760 (110,200) |
990 (143,600) |
0.97h |
| L690Q/X100Q | 690b(100,100)b | 840b(121,800)b | 760 (110,200) |
990 (143,600) |
0.97h |
| L830M/X120M | 830b(120,400)b | 1050b(152,300)b | 915 (132,700) |
1145 (166,100) |
0.99h |
| B. Voor cijfers > L625 of X90 is Rp0,2 van toepassing. | |||||
| G. Lagere waarden van Rt0.5/Rm kunnen in overleg worden gespecificeerd. | |||||
| H. Voor kwaliteiten > L625 of X90 is Rp0.2 /Rm van toepassing. Lagere waarden van Rp0,2/Rm kunnen in overleg worden gespecificeerd. | |||||
Toepassingen
API 5L PSL2 LSAW PIPE is een hoogwaardige pijpleiding met hoge sterkte, hoge taaiheid en goede corrosieweerstand, die op veel gebieden wordt gebruikt:
De olie- en gasindustrie
Pijpleidingen over lange afstanden:
API 5L PSL2 LSAW PIPE kan worden gebruikt voor de aanleg van olie- en gaspijpleidingen over lange afstanden, zowel onshore als offshore. Dankzij de hoge sterkte-gewichtsverhouding is het bestand tegen hoge interne drukken, terwijl het een relatief lichtgewicht constructie behoudt die gemakkelijk te transporteren en te installeren is, en kosteneffectief. De buis uit de X60Q-klasse is bijvoorbeeld geschikt voor het doorkruisen van een verscheidenheid aan terreinen, inclusief uitdagende omgevingen zoals bevroren grond of gebieden die gevoelig zijn voor aardbevingen, en kan op efficiënte wijze grote hoeveelheden olie of gas over lange afstanden transporteren.
Offshore platform-stijgsysteem:
Bij de offshore olie- en gasproductie kan de lijnpijp worden gebruikt om onderzeese olie- en gasbronnen aan te sluiten op een offshore platform-stijgsysteem. Het moet niet alleen bestand zijn tegen de druk van interne olie en gas, maar ook bestand zijn tegen de statische druk van extern zeewater en de dynamische belasting veroorzaakt door oceaanstromingen en golven. De corrosieweerstand is bijzonder belangrijk in het mariene milieu en kan effectief zijn weerstaan de corrosie van zeewater.
Hogedruk afleversystemen voor de petrochemische industrie:
In raffinaderijen en chemische fabrieken kunnen API 5L PSL2 LSAW-buizen worden gebruikt voor het transporteren van een breed scala aan koolwaterstofproducten en procesvloeistoffen onder hoge druk en temperatuuromstandigheden. De pijpleiding is bestand tegen door waterstof geïnduceerd kraken (HIC) en spanningscorrosie (SCC), waardoor deze geschikt is voor zure toepassingen waarbij sprake is van de aanwezigheid van waterstofsulfide.
Energie veld
Transportinfrastructuur voor waterstof
Nu de wereld overgaat op schone energie, wordt de waterstoftransportinfrastructuur steeds belangrijker. De hoge sterkte en taaiheid van API 5L PSL2 LSAW PIPE maken het een potentiële kandidaat voor het aanpakken van unieke uitdagingen die verband houden met waterstoftransport, zoals waterstofbrosheid.
Ketelleiding van een hogedrukcentrale
Het kan worden gebruikt voor hogedrukketelleidingsystemen voor elektriciteitscentrales. De uitstekende mechanische eigenschappen en corrosieweerstand kunnen voldoen aan de hogedruk- en hoge temperatuur-eisen voor de werkomgeving, om de stabiele werking van apparatuur voor energieopwekking te garanderen.
Stedelijke infrastructuur
Stedelijk gastransportnetwerk:
Het kan worden gebruikt voor stedelijk gastransport om een stabiele gasvoorziening voor stadsbewoners en industriële gebruikers te garanderen. De goede afdichting en corrosieweerstand zorgen voor de veiligheid en betrouwbaarheid van gas tijdens transport.
Waterleidingen:
De API 5L PSL2 LSAW PIPE is ook een ideale keuze voor grote waterprojecten waarvoor hogedrukleidingen nodig zijn. De duurzaamheid en corrosiebestendigheid maken het geschikt voor langdurig gebruik in watervoorzieningssystemen, waardoor een betrouwbare watervoorziening naar stedelijke gebieden en industriële faciliteiten wordt gegarandeerd.
